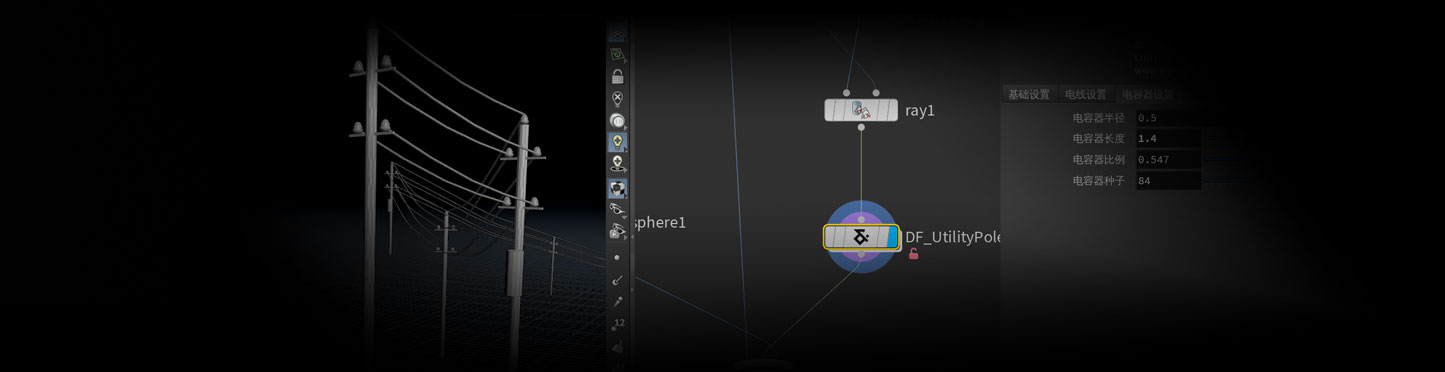

程序化电线杆工具DF_UtilityPole

工具介绍

DF_UtilityPole是一个可以根据输入的曲线自动生成一些电线杆模型，并且相互相连。

参数说明

基础设置

• 重采样:对于输入的曲线进行重采样，采样精度值由下面的精度参数控制。如果不勾选，电线杆生成的数量由输入的曲线上的点数量决定。
• 偏移：对输入的线段进行方向性的偏移，但是在输入的线段之前需要用户自定义一个v@tan的属性，因为移动的方向是由这个属性控制的。
• 精度：如果勾选重采样，该参数控制生成的电线杆的数量。
• 高度：电线杆的高度
• 电感杆半径，电线杆的粗细。
• 高度比：三个参数依次控制的中间电线、下面电线、电容器在整个电线杆高度上的高度占比。

电线设置

• 电线半径：电线的粗细。
• 精度：电线上的点数量。
• 下降距离：电线下沉的距离数值。
• 弧度：控制电线下降的形态。
• 支架半径：横向支架的粗细

电容器设置

• 电容器半径：控制电容器上下的粗细
• 电容器长度：控制电容器长度
• 电容器比例：控制有多少电线杆上有电容器
• 电容器种子：控制电容器出现的随机种子

使用方法

将hda下载下来，通过Houdini菜单上的Assets-Install Asset Library进行安装，或者直接放到C:\Users\yourname\Documents\houdini20.5\otls文件夹内Houdini会自动识别。
