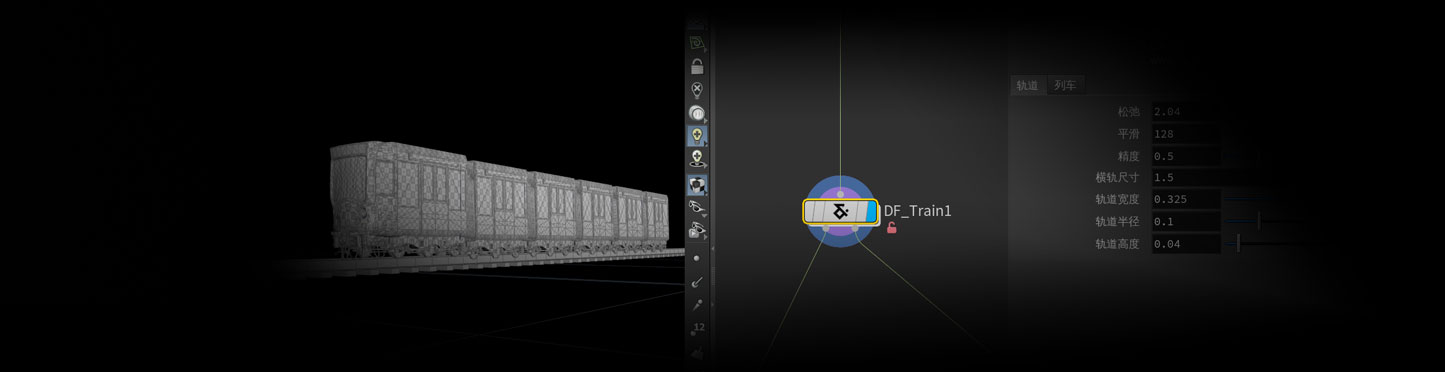

程序化列车工具DF_Train

工具介绍

DF_Train是一个程序化的火车轨道和车厢的生成工具，可以根据一条输入的曲线生成完整的火车模型，支持动画和方向的控制。适合快速生成火车相关的场景。

参数说明

轨道

• 松弛：对输入线段的形状的从新采样调整
• 平滑：多线段进行平滑处理的强度
• 精度：控制轨道下方枕木之间的距离，同时也控制车厢之间的距离
• 枕木尺寸：控制轨道下面枕木的长宽高
• 轨道半径：控制长轨的粗细
• 轨道高度：控制轨道距离地面的高度

列车

• 列车模型：下载我们提供的DFtrain.bgeo.sc文件并且输入这个文件的路径。
• 反向:控制车头所在的方向，和列车行驶的方向。
• 移动：列车的前进距离，通过K帧即可获得移动的动画。
• 车厢数量：选择有多少节车厢
• 列车缩放：控制列车的大小，在轨道发生变化的时候需要调整这个参数匹配列车的比例。

输入端口

输入一条曲线，可以用Curve节点绘制生成

输出端口

• 端口1：输出实时产生的列车和轨道模型
• 端口2：输出调整后的线条，方便后续生成其他物体

使用方法

将hda下载下来，通过Houdini菜单上的Assets-Install Asset Library进行安装，或者直接放到C:\Users\yourname\Documents\houdini20.5\otls文件夹内Houdini会自动识别。
